Terdapat lima jenis galas yang biasa digunakan dalam gelendong alat mesin: galas bebola alur dalam, galas bebola kontak sudut, galas bebola kontak sudut tuju dua arah, galas roller silinder dua baris, dan galas roller tirus.
Galas bebola alur dalam: Jenis galas ini biasanya hanya digunakan untuk menanggung beban radial. Kerana pelepasan tidak dapat disesuaikan, ia sering digunakan pada waktu yang memerlukan ketepatan rendah dan tidak memerlukan pramuat, seperti gelendong mesin penggerudian biasa.

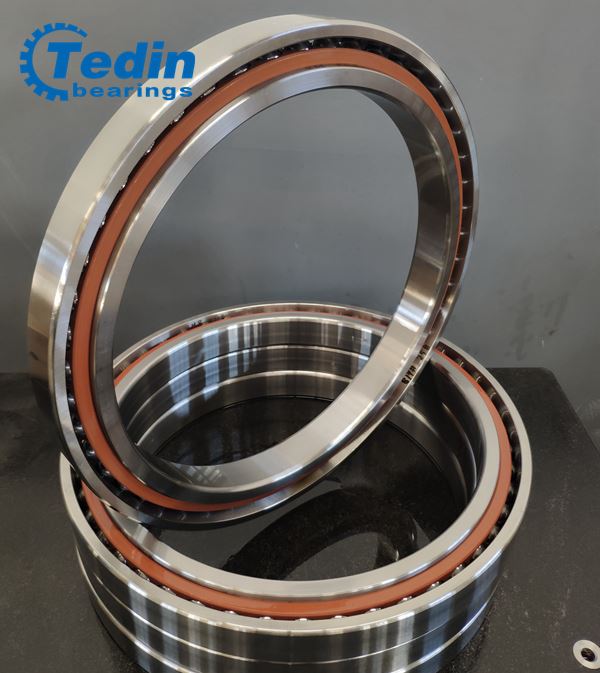

2. Galas bebola sentuhan sudutdapat menanggung beban radial dan paksi pada masa yang sama. Oleh kerana ia akan menyebabkan daya paksi dalaman ketika mereka menanggung beban radial, ia harus dipasang dan digunakan. Kaedah konfigurasi adalah" back-to-back" dan" tatap muka" ;. ," tandem" dan" multiple" ;, dll., dan kekakuan gelendong dapat ditingkatkan dengan pra-pengetatan. Jenis galas ini mempunyai tiga sudut kontak iaitu 15 °, 25 °, dan 40 °. Galas bebola sentuhan sudut presisi tinggi B7000CY dengan sudut sentuhan 15 ° adalah galas khas yang direka khas untuk gelendong penggiling berkelajuan tinggi. Galas mempunyai reka bentuk struktur dalaman. Sebagai tambahan kepada perubahan, cincin dan elemen gulungan diperbuat daripada keluli galas elektro berkualiti tinggi. Bahan sangkar adalah tiub kain berlapis fenolik, dengan tahap toleransi 5, 4, dan 2. Oleh itu, galas jenis ini mempunyai tinggi ketepatan putaran dan kelajuan had, geseran rendah dan kenaikan suhu rendah.
3. Galas bebola sentuhan sudut tuju dua arahbiasanya menggunakan galas bebola sentuhan sudut dorong dua arah 230,000 jenis, dengan sudut sentuhan 60 °, yang dipegang oleh gelang tempat duduk dengan lubang pelincir, dua gelang poros, cincin spacer dan dua set bola keluli. Komponen bingkai. Memilih ketinggian spacer yang tepat dapat menjadikan galas mempunyai pramuat yang diperlukan setelah pemasangan.
Jenis galas ini dapat menanggung beban paksi dua arah, mempunyai ketegaran yang baik, kenaikan suhu rendah semasa pelinciran biasa, kelajuan tinggi, dan mudah dipasang dan dibongkar. Sebagai struktur baru, pada masa ini kebanyakannya digunakan untuk gelendong seperti mesin penggiling, mesin bubut, mesin membosankan, mesin penggilingan, mesin penggerudian, dll. Di atas, ia sering digabungkan dengan galas roller silinder dua baris yang digunakan.
4. Galas roller silinder dua barismampu menahan beban radial yang lebih besar dan membenarkan kelajuan yang lebih tinggi. Dua baris penggelek dalam galas disusun secara bersilang, frekuensi turun naik semasa putaran dapat digandakan dibandingkan dengan galas baris tunggal, dan amplitud dikurangkan sebanyak 70%.
Terdapat dua jenis galas yang biasa digunakan jenis ini: NN30 / W33, NN30K / W33 dua galas siri dengan tulang rusuk pada cincin dalaman dan cincin luar yang boleh dipisahkan; NNU49 / W33, NNU49K / W33 dua galas siri dengan tulang rusuk di gelang luar, dalaman Lingkaran dalaman boleh dipisahkan. Lingkaran dalaman siri NN30K / W33 dan NNU49K / W33 mempunyai lubang tirus (tirus 1:12), yang dipadankan dengan jurnal tirus poros utama. Lingkaran dalam dapat digerakkan secara paksi untuk mengembangkan cincin dalaman untuk mengurangkan pelepasan galas Kecil bahkan mengetatkan galas. Galas galas silinder biasanya dipasang panas untuk mengurangkan pelepasan galas dengan menggunakan gangguan interferensi, atau untuk mencapai pra-pengetatan. Untuk galas siri NNU49 dengan cincin dalaman yang boleh dipisahkan, landasan pacu umumnya diproses setelah gelang dalam dilengkapi dengan gelendong untuk mendapatkan ketepatan putaran gelendong yang tinggi.
5. Galas roller tirusdapat menanggung beban radial dan paksi pada masa yang sama, dan galas roller tirus dua baris dapat menanggung beban paksi dua arah.
Oleh kerana geseran gelongsor antara hujung besar roller tirus dan tulang rusuk cincin dalam, kelajuan had sering lebih rendah daripada galas roller silinder dengan ukuran yang sama. Galas roller tirus berongga boleh menggunakan minyak untuk menyejukkan penggelek untuk mengurangkan kenaikan suhu dan meningkatkan kelajuan yang dibenarkan. Walau bagaimanapun, proses pembuatan galas seperti ini rumit, dan keperluan untuk sistem pelinciran alat mesin juga tinggi. Secara amnya, ia hanya digunakan pada gelendong mendatar dengan syarat khas.
